Digital Multimeter အသံုးျပဳနည္း
တိုင္းတာရရွိလာတဲ့ တန္ဖိုးေတြကို Digital Multimeter က Display Screen ေပၚမွာ Digital ပံုစံနဲ ့ ေဖာ္ျပေပးပါတယ္။Ac Volt , Dc Volt, Ac Current ,DC Current ,Component ေတြကို စစ္ေဆးျခင္းနဲ ့ Digital Gate Operation ေတြျဖစ္တဲ့ (Hight , Low , Pulse ) စတာေတြကိုပါ တိုင္းတာ စစ္ေဆးေပးနိုင္ပါတယ္။
Digital Multimeter မွာ ခုလုတ္ နွစ္ခုပါရွိပါတယ္
(၁) Rotary Switch
ခုလုတ္ေပၚက ျမွားျပထားတဲ့ဘက္ကို မိမိ တိုင္းတာခ်င္ရာ Scale Range မွာထားရွိရပါတယ္။
(၂)Sliding Switch
PWR (power on/off) ခုတ္လုတ္။ PK-DH Switch (screen မွာေဖာ္ျပထားေသာ အမ်ိဳးမ်ိဳးေသာ Rating ေတြကို ေဖာ္ျပဖို ့)တို ့ျဖစ္ပါတယ္။
Pin Plug
အနီေရာင္ ေထာက္တံ ၊ အနက္ေရာင္ ေတာက္တံ ေတြ နဲ ့ဆက္သြယ္ဖို ့ Pin Plug (၄)ေပါက္ ပါရွိပါတယ္။
(၁) COM
Common ရဲ ့ အတိုေကာက္ ျဖစ္ပါတယ္။ Multimeter အသံုးျပဳဖို ့အနက္ေရာင္ ေထာက္တံကို COM ေပါက္မွာ ထိုးရပါတယ္။
(၂) VW (or) VΩ
Voltage နဲ ့ Resistance ေတြကို တိုင္းတာဖို ့ အနီေရာင္ေထာက္တံ ကို VW (or) VΩ ေပါက္မွာထိုးရပါမည္။AC မွာ 750V အမ်ားဆံုး တိုင္းတာနိုင္ျပီး DC မွာ 1000V အမ်ားဆံုးတိုင္းတာနိုင္ ပါတယ္။
(၃) mA
လ်ွပ္စီး Current ကို တိုင္းတာတဲ့ အေပါက္ျဖစ္ပါတယ္။ 200 mA (Milli Ampere) ထိတိုင္းတာနိုင္ပါတယ္။အမ်ားဆံုးတိုင္းတာနိုင္တဲ့ ပမာဏကို MAX 200mA လို ့ေရးထားပါတယ္။MAX ဆိုတာ Maximum ကိုေျပာတာပါ။
(၄)10A
10 Ampere ထိတိုင္းတာနိုင္ပါတယ္။ ေထာက္တံ အနီ ထိုးရမည့္ အေပါက္ျဖစ္ပါတယ္။
Checking Range
အမ်ိဳးမ်ိဳးေသာ Electronic ေတြကို ပံုစံမ်ိဳးစံုနဲ ့ တိုင္းတာနိုင္ရန္ Range အမ်ိဳးမ်ိဳးပါ ၀င္ပါတယ္ ။
၄င္းတို ့ကိုိတိုင္းတာရန္ Rotary Switch ျဖင့္မိမိတိုင္းတာခ်င္ရာကို လည့္ျပီးတိုင္းတာနိုင္ပါတယ္။
(၁)DC Volt Range (Symbol က )
DC Volt ကို တိုင္းတာခ်င္ရင္ ဒီ Range မွာထားရပါမယ္။ DC Volt တိုင္းတာရန္ (၅)ေနရာ ပါရွိပါတယ္။
200 mV
2 V
20 V
200 V
1000 V

တို ့ျဖစ္ပါသည္။
DC Current Range
DC Current ကို တိုင္းတာခ်င္ရင္ ဒီ Range မွာ ထားရပါမည္။ DC Current တိုင္းတာရန္ (၄)ေနရာရွိပါတယ္။
2 mA
20 mA
200 mA
10 A
တို ့ျဖစ္ပါတယ္။

DC ေတြ ျပီးေတာ့ AC ေပါ့
AC Volt Range
AC Volt ကိုတိုင္းတာခ်င္ရင္ ဒီ Range မွာတိုင္းပါ။AC Volt တိုင္းတာဖို ့အတြက္ (၅)ေနရာ ရွိပါတယ္။
200mV
2mV
20mV
200mV
750mV
တို ့ျဖစ္ပါတယ္။
AC Current Range
AC Current ကိုတိုင္းတာခ်င္ရင္ ဒီ Range မွာတိုင္းပါ။ တိုင္းတာဖို ့ (၄) ေနရာရွိပါတယ္။
10 A
200mA
20mA
2mA
တို ့ျဖစ္ပါတယ္။
Ohm Range (Ω)
Ohm ကို တိုင္းတာခ်င္ရင္ ဒီ Range မွာ ထားရပါမည္။ တိုင္းတာဖို ့ (၇) ေနရာ ပါရွိပါတယ္။
200
2K
20K
200K
2M
20M
200M
တို ့ျဖစ္ၾကပါတယ္။
Farad Range
Farad ကိုတိုင္းတာခ်င္ရင္ ဒီ Range မွာတိုင္းတာနိုင္ပါတယ္ ။ Capacitor ကိုတိုင္းတာဖို ့အတြက္ Farad တန္ဖိုးနဲ ့ တိုင္းတာဖို ့ရာ (၅) ေနရာသတ္မွတ္ထားပါတယ္။
200µ
20µ
2µ
200n
20n
တို ့ျဖစ္ပါတယ္။
ဟဲဟဲ ဒါေလးကေတာ့

အဆက္သြယ္ရွိ ရင္ အသံေလးျမည္ပါတယ္။
AC Volt ကိုတိုင္းတာနည္း
COM ေပါက္မွာ ေထာက္တံ အနက္။VΩ ေပါက္မွာ ေထာက္တံအနီ ။AC V Range ခုလုပ္ကို မိမိတိုင္းတာလုိသည့္ ေနရာမွာထားပါ။တို္င္းတာခ်င္သည့္ Volt ပမာဏကို အတိအက် မသိရင္ ခန္ ့မွန္းထားတဲ့ Volt ထက္ပိုျမင့္တဲ့ Volt Position မွာေရြးခ်ယ္ထားပါ။နဲေနရင္ Fulse ျပတ္သြားပါလိမ့္မယ္။ေထာက္တံကိုေထာက္၍တိုင္းတာလ်ွင္ တန္ဖိုးေတြကို Display Screen မွာ ဖတ္ရူနိုုင္ပါတယ္။
DC Volt ကို တိုင္းတာနည္း
COM ေပါက္မွာ ေထာက္တံ အနက္။VΩ ေပါက္မွာ ေထာက္တံအနီ ။DC V Range ခုလုပ္ကို မိမိတိုင္းတာလုိသည့္ ေနရာမွာထားပါ။တို္င္းတာခ်င္သည့္ Volt ပမာဏကို အတိအက် မသိရင္ ခန္ ့မွန္းထားတဲ့ Volt ထက္ပိုျမင့္တဲ့ Volt Position မွာေရြးခ်ယ္ထားပါ။နဲေနရင္ Fulse ျပတ္သြားပါလိမ့္မယ္။ေထာက္တံကိုေထာက္၍တိုင္းတာလ်ွင္ တန္ဖိုးေတြကို Display Screen မွာ ဖတ္ရူနိုုင္ပါတယ္။
AC Current ကိုတိုင္းတာနည္း
Com ေပါက္မွာ ေထာက္တံအနက္ ကိုထားပါ။ 10A ေပါက္မွာ အနီ ေထာက္တံကိုထားပါ။A~ Range ခုလုပ္ကို မိမိ ထားလိုသည့္ ေနရာမွာ လွည့္ထားပါ။ ထိုေနာက္ Power Supply မွ ထြက္ရွိလာေသာ အနွုတ္ဗို ့ကို သံုးစြဲမည့္စက္၏ အနုတ္ဗို ့ေနရာသို ့တိုက္ရိုက္္ဆက္သြယ္ပါ။Power Supply မွ ထြက္ရွိလာေသာ အေပါင္းဗို ့ေနရာတြင္ မီတာ၏အနီလက္တံကို ေထာက္ပါ။ထိုေနာက္ မီတာ၏အနက္လက္တံကို တိုင္းတာမည့္ စက္၏အေပါင္းဗို ့ေပးသြင္းရမည့္ ေနရာတြင္ေထာက္ပါ။ျပီးလ်ွင္ ပါ၀ါခုလုပ္ကို ဖြင့္လိုက္ပါ။ထိုအခါ Amper ကိုတိုင္းတာနိုင္ပါျပီ။

10A Range နဲ ့တိုင္းတာေနစဥ္အတြင္းမွာ မီတာေထာက္တံေတြကို Seconds 30 ထက္ပိုမေထာက္မိေစရန္သတိျပဳပါ။
DC Current ကို တိုင္းတာျခင္း
Com ေပါက္မွာ ေထာက္တံအနက္ ကိုထားပါ။ mA ေပါက္မွာ အနီ ေထာက္တံကိုထားပါ။ Range ခုလုပ္ကို မိမိ ထားလိုသည့္ ေနရာမွာ လွည့္ထားပါ။ ထိုေနာက္ Power Supply မွ ထြက္ရွိလာေသာ အနွုတ္ဗို ့ကို သံုးစြဲမည့္စက္၏ အနုတ္ဗို ့ေနရာသို ့တိုက္ရိုက္္ဆက္သြယ္ပါ။Power Supply မွ ထြက္ရွိလာေသာ အေပါင္းဗို ့ေနရာတြင္ မီတာ၏အနီလက္တံကို ေထာက္ပါ။ထိုေနာက္ မီတာ၏အနက္လက္တံကို တိုင္းတာမည့္ စက္၏အေပါင္းဗို ့ေပးသြင္းရမည့္ ေနရာတြင္ေထာက္ပါ။ျပီးလ်ွင္ ပါ၀ါခုလုပ္ကို ဖြင့္လိုက္ပါ။ထိုအခါ Amper ကိုတိုင္းတာနိုင္ပါျပီ။

http://www.formymobile.co.http://www.formymobile.co.uk/disassembly.php#.VTztGNIirIUuk/disassembly.php#.VTztGNIirIU

မဂၤလာပါခင္ဗ်ာ..........က်ေနာ္အခုေျပာခ်င္ေသာအေၾကာင္းအရာကေတာ့ ၊မိုဘိုင္းလ္နဲ႔ပတ္သတ္လို႔
ပါ၀ါမႏုိးျခင္း(no power)ထဲမွ ၊ေ႐ွာစ့္(shock)ျဖစ္ေသာဆားကစ္ဘုတ္ျပားအား စမ္းသပ္ရာတြင္အသုးံျပဳေသာ 5 Ampere power supply အေၾကာင္းကိုေျပာၾကားေပးသြားမွာျဖစ္ပါတယ္။

5 Ampere Power Supply မွာဆိုရင္လည္း
တံဆိပ္အမ်ဳိးမ်ဳးိ၀င္ေရာက္လ်ွက္႐ွိၾကပါတယ္ခင္ဗ်ာ။ေစ်းႏႈန္းမ်ားကေတာ့ ၅ေသာင္းေလာက္မွစတင္§
၆ေသာင္းခြဲ၊၇ေသာင္းေလာက္ထိေတာ့႐ွိပါတယ္လိုေျပာၾကားခ်င္ပါတယ္ခင္ဗ်ာ။

အခုကစတင္ၿပီးေတာ့ 5ampere power supply
နဲ႔ပတ္သက္ၿပီးေတာ့ေျပာျပသြားမွာျဖစ္ပါတယ္။၄င္း
power supply သည္၊ႏုိးပါ၀ါေ႐ွာ့စ္က်ေသာအခါ§
အသုးံျပဳရမည္ျဖစ္ပါသည္။(ေ႐ွာစ့္ထဲမွာမွ input shock ကိုစမ္းသပ္ရျခင္း)5Ampere တြင္ပါ၀င္ေသာ
Function အစိတ္အပိုင္းမ်ားမွာေတာ့ 5A PS ၏ညာဘက္ေအာက္တြင္တြင္တည္႐ွိေသာ နီ၊၀ါ၊နက္
ပင္ေပါက္မ်ားသည္ ဆားကစ္ဘုတ္ျပားတြင္တည္႐ွိေသာ Battery connector ငုတ္မ်ားအားခ်ိတ္ေပးရမည္ power supply ႀကိဳးေပါက္မ်ားျဖစ္ပါတယ္။
၄င္း power supply ႀကိဳးေပါက္ခ်ိတ္ဆက္ရာတြင္
အနီႀကိဳးသည္ အနီေပါက္သို႔ထည့္ရမည္ျဖစ္ၿပီး၊အ
နက္ႀကိဳးသည္ အနက္ေပါက္သို႔ထည့္ရမည္ျဖစ္ၿပီး၊အေရာင္ေပါက္သည္ ဆားကစ္ဘုတ္ျပားအား Ground
(GND)ခ်ေသာအေပါက္ျဖစ္ပါတယ္။Ground ဆုိသည္မွာအႏုတ္ဓတ္ပိုမိေအာင္ ထည္သြင္းးထား
ျခင္းျဖစ္ပါ။ျခံဳၿပီးေျပာရမယ္ဆိုရင္ေတာ့ cicuit board
အားပါ၀ါေႂကြးေသာ ၊ ပင္ေပါက္မ်ားျဖစ္ပါတယ္။

ေနာက္ function တစ္ခုကေတာ့ အနီ၊အ၀ါ၊အနက္ေရာင္ ပင္ေပါက္မ်ားရဲ႕အေပၚတြင္တည္႐ွိေသာ
သေကၤမ်ားမွာေတာ့ voltage လို႔စာသားေရးသားၿပီး
ေအာက္တြင္ adjust control ႏွစ္ခုပါ၀င္ပါတယ္။
Voltage ဆိုေသာစာသားသည္ ဗို႔အားကိုေဖာ္ညႊန္း
ထာျခင္းျဖစ္ၿပီး adjust control ႏွစ္ခုသည္ ဗို႔အားကို
အတိုး၊အေ႐ွာ့ ျပဳလုပ္ေပးေသာ control ျဖစ္ပါတယ္။
ဗို႔အားေပးရာတြင္ မိုဘိုင္းလ္ဖုန္းျပဳျပင္ေသာေၾကာင့္
D-C 4V to 5V ေပးသြင္းရမွာျဖစ္ပါတယ္။မွတ္ခ်က္။ ။
5V ထက္ေက်ာ္ေပးပါက circuit board ေပၚတြင္တည္႐ွိေသာ I.C(integrated circuit) မ်ားႏွင့္
P.C.B(printed Circuit Board) ပတ္လမ္းမ်ားအား
ပ်က္ျခင္း(သို႔မဟုတ္) ဆားကစ္ဘုတ္ျပားအားေ႐ွာ့စ္က်ျခင္းတို႔ျဖစ္တက္ပါတယ္။ဗို႔ေပးရာတြင္အသုးံျပဳရမည့္ adjust control ႏွစ္ခုမွာညာဘက္
adjust control သည္ ေပးခ်င္ေသာဗို႔အားကိုလိုအပ္
သလို အျမန္တင္သုးံရေသာ control ျဖစ္ပါတယ္။ဘယ္ဘက္ adjust control သည္မိမိေပးခ်င္ေသာ
ဗို႔အားကို ပိြဳင့္ဗို႔ျခင္းတင္§ အသုးံျပဳရျခင္းျဖစ္တယ္လို႔
မွာၾကားခ်င္ပါတယ္။


ေနာက္ထပ္ function အေနအထားကေတာ္
Current လို႔ေရးသားေဖာ္ျပေပးထားျခင္းစာသားျဖစ္
ၿပီး၊စာသား၏ေအာက္ဘက္တြင္တည္႐ွိေသာ adjust
Control ႏွစ္ခုသည္ current လို႔ေခၚဆိုေသာ ampere ႏႈန္းကို adjust control ျပဳလုပ္ေပးေသာ control ျဖစ္ပါတယ္။၄င္း adjust control သည္
မိမိစမ္းသပ္လိုေသာ ေ႐ွာစ့္က်ေသာဆားကစ္ဘုတ္ျပားအား Battery connector ၏ပင္ငုတ္မ်ားအား
ပါ၀ါဗို႔အား 4v to 5v ေႂကြးၿပီးပါက5APowerSupply
တြင္ပါ႐ွိေသာ L.C.D. digital ဂဏန္းမ်ားအား L.C.D
ဒိုင္ခြက္ေပၚတြင္ ampere ႏွုန္းကိုေဖာ္ျပေပးပါလိမ္မည္။ျပသေနေသာ ampere ႏႈန္းျဖင့္ ေ႐ွာစ့္မျပသပါက current ဆိုသာေစာသားေအာက္တြင္
adjust controlႏွစ္ခုကိုအသုးံျပဳရမည္ျဖစ္ပါသည္။
ညာဘက္ control ကေတာ့ ampere ကို မိမိလိုအပ္သေလာက္တင္ၿပီး ၊သုးံရမွာျဖစ္ၿပီး ဘယ္ဘက္က control ကေတာ့ ampere ႏႈန္းကိုပိြဳင့္ေလာက္တန္ဖိုး
အတိုးအေလွ်ာ့လုပ္အသုးျပဳရမွာျဖစ္ပါတယ္။

Current စာသားႏွင့္ Voltage ဆိုေသာစာသားႏွစ္ခုၾကားတြင္တည္႐ွိေသာ ခလုတ္ေလးသည္ ampere
Low ampere ႏွင့္ High ampere ကိုေဖာ္ျပေပးတာျဖစ္ပါတယ္။၄င္းခလုတ္သည္ မိမိအသုးံျပဳခ်င္ေသာamprre အနည္း ၊အမ်ားကိုေ႐ြးခ်ယ္ေပးရျခင္း
ျဖစ္ပါတယ္။တစ္ခ်ဳိ့ေ႐ွာ့စ္မ်ားသည္ ampere အနည္းတြင္ထားစမ္း§ မရႏူိင္ပါသျဖင့္ ampereအမ်ားခလုတ္တြင္ထားစအ္းမွသာလ်ွင့္ရပါသည္။မွတ္ခ်က္။ ။ ေ႐ွာစ့္က်ေနသာဆားကစ္
ဘုတ္ျပားသည္ 5A Power Supply ျဖင့္ စမ္းသပ္
ရာတြင္ ေ႐ွာစ့္က်ေသာ I.C ,Cap:,Res:Dio:,F.E.T (Q) မ်ားသည္ တစ္ျခားအလုးံ (သ္ို ့မဟုတ္)ပစၥည္းမ်ား
ပူေနပါလိမ္မည္။၄င္းပူေနသာအလုးံအားေ႐ွာစ့္က်§
ပ်က္ေနျခင္းဟုသိရပါလိမ္မည္။ပူေနေသာျဖဳတ္ေပးမွသာလ်ွင္ပါ၀ါႏႈ္ိးပါလိမ္မည္။

ေနာက္ဆုးံက်န္႐ိွေနသာ function အစိတ္အပိုင္
းကေတာ့ Voltage အေပၚတြင္တည္႐ွိေသာL.C.D
Digital ဒိုင္ခြက္ႏွင့္ Current စာသား၏အေပၚဘက္
တြင္တည္႐ွိေသာ L.C.D Digital ဒိုင္ခြက္ကေတာ့
မိမိတိုအသုးျပဳေနေသာ ဗို႔အားႏွင့္အင္ပီယာအား
တို႔ကို ဘယ္ေလာက္တန္ဖိုး႐ွိသလဲဆိုတာကိုေဖာ္ျပေပးေသာဂဏန္းမ်ားျဖစ္ပါတယ္။R.F(radio frequency) ႏႈန္းကိုေဖာ္ျပေပးထားျခင္းျဖစ္ပါတယ္။ဘယ္လိုအသုးံျပဳ ၾကလဲဆိုေတာ့ မိုဘိုင္းလ္ radiation frequency လႈိင္းနဲ႔ခ်ိတ္မိႏူိင္ ၊မမိႏူိင္ကို radio frequency လႈိင္းတန္ဖိုူနဲ႔ေဖာ္ျပေပးသြားမွာျဖစ္ပါတယ္။ေနာက္တစ္ခုကေတာ့ ပါ၀ါဆက္ပလိုင္း
ခ်ိတ္ေသာပင္ေပါက္ အနီ၊အ၀ါ၊အနက္ေရာင္ေပါက္ရဲ႕ေဘးတြင္႐ွိေသာခလုတ္ကေတာ့ 5 ampere power
Supply ၏ power ခလုတ္အဖြင့္အပိတ္ျဖစ္ပါတယ္လို႔ေျပာၾကားရင္းနဲ႔ဘဲ ဒီမွာပဲနိဂုန္းခ် ဳပ္အပ္ပါတယ္ခင္ဗ်ာ။


မိုဘိုင္းလ္ဖုန္း Hardware နည္းပညာအားေလ့
လာခ်င္သူမ်ားအတြက္ႀကိဳဆိုပါတယ္ခင္ဗ်ာ။Hardware ပညာရပ္သည္၀ါသနာပါမွသာလ်ွင္ တတ္ေျမာက္ၾကမွာျဖစ္ပါတယ္။အဲဒီေတာ့ မိမိကိုမိမိ၀ါသ
နာပါမပါကိုအရင္စမ္းစစ္ပါ။၀ါသနာပါလို ့ကေတာ့
အခ်ိန္ကုန္လို႔ကုန္မွန္းေတာင္သိမွာမဟုတ္ပါဘူး။ကိုယ္ျပင္တဲ့ဖုန္း ျပန္ေကာင္းေသာအခါမွာ စိတ္ထဲမွာအရမ္းၾကည္းႏူးဖို႔ေကာင္းပါတယ္။ႀကိဳးစားၾကပါ
လို႔ေျပာခ်င္ပါတယ္ခင္ဗ်ာ။ပ်ေနာ္အတတ္ႏူိင္ဆုံးႀကိဳးစားၿပီးေတာ့တင္ေပးသြားမွာပါ။အားလုးံအဆင္ေျပ ေခ်ာေမြ႔ၾကပါေစလို႔ဆုမြန္ေကာင္း
ေတာင္းေပးလိုက္ပါတယ္ခင္ဗ်ာ။

မဂၤလာပါခင္ဗ်ာ။

ယခုတပတ္မွာတင္ဆက္ေပးခ်င္ေပးခ်င္တဲ့အေၾကာင္းအရာကေတာ့မိုဘိုင္းလ္ဖုန္းျပဳ ျပင္ရာ§ အသုးံျပဳ ရေသာ 1Ampere Power Supply
စက္အေၾကာင္းကိုအေသးစိတ္ေဖာ္ျပေပးသြားမွာျဖစ္ပါတယ္။
1Ampere PS မွာဆိုရင္တံဆိပ္အမ် ဳိးမ် ဳိး၊တ႐ုတ္ျပည္မွ၀င္ေရာက္လ်ွက္႐ ွိၿပီးေတာ့၊၄င္းစက္မ်ား၏ Function အစိတ္အပိုင္းႏွင့္သေဘာတရားမ်ား ပံုစံတူညီၾကၿပီး စက္၏အေနအထားပုံသဏၭန္မွာအနည္းငယ္ ကြဲလြဲပါလိမ့္မည္။
ကဲဒါဆိုရင္ စက္အသုးံျပဳနည္းေလးကိုစလိုက္ရေအာင္ေနာ္..............
၄င္းPS တြင္ပါ၀င္ေသာအစိတ္အပိုင္းမွာ........

‪#‎Dial‬ Scale ဟူ၍ဒိုင္ခြက္ႏွစ္ခုပါ၀င္မွာျဖစ္ပါတယ္။
ဘယ္ဘက္ကdial scaleသည္ V သေကၤတသည္
D-C(direct current)Volt ကိုရည္ညႊန္းေဖာ္ျပထားျခင္းျဖစ္ပါတယ္ခင္ဗ်ာ။၄င္းဒိုင္ခြက္သည္ မိမိေပးေသာဗို႔အားမ်ားအလိုက္ညႊန္ျပေပးမွာျဖစ္ပါ
တယ္။ဥပမာ။ ။မိမိ ၄ဗို႔ေပးလိုပါက ၄င္းV ဒိုင္ခြက္တြင္ ၄စေကးစိတ္တြင္ ျမားတံ(pointer)အားညႊန္ျပေနပါလိမ္မည္။

ညာဘက္က dial scale သည္ A သေကၤတသည္
Ampere အားကိုေဖာ္ျပေပးထားျခင္းျဖစ္ပါတယ္။
၄င္း A ဒိုင္ခြက္သည္ ဘာကိုဆိုလိုခ်င္တာလဲဆိုေတာ့
ဥပမာ။ ။ PCB (printed circuit board)သို႔မဟုတ္
ဆားကစ္ဘုတ္ျပားတစ္ျပားအား D-C volt 4Volt
ေပးၿပီး power ႏႈိးရာ§ Board ျပား၏အလုပ္လုပ္ရာ§
ဘယ္ေလာက္A ဆြဲတယ္ဆိုတာကိုေဖာ္ျပေပးျခင္းျဖစ္ပါတယ္။ဆားကစ္ဘုတ္ျပားတစ္ျပား§ ပုံမွန္ဆြဲရ
မည့္ A အားမွာ 0 to 0.2 ၾကားတြင္သာေဖာ္ျပေပးရမည္ျဖစ္ပါတယ္။0 to 0.2 အထက္ျမားတံ(pointer)သည္ျပသေနပါက ၄င္းဘုတ္ျပားသည္ ပုံမွန္ A ေတာ့မဟုတ္ပါ။ထားပါေတာ့
A ဒိုင္ခြက္ႏွင့္ပတ္သက္ၿပီးေတာ့နားလည္ေလာက္မယ္လို႔ထင္မိပါတယ္ခင္ဗ်ာ။

ေနာက္တစ္ခုကေတာ့ V ဒိုင္ခြက္ရဲ႕ေအာက္တြင္တည္႐ွိေသာ adjust control သည္ D-C voltage ကိုလိုအပ္သလို အတိုးအေလ်ွာ့ ညိွဳ႕လို႔ရေအာင္
ထည္သြင္းထားေသာ control ျဖစ္ပါတယ္။
မွတ္ခ်က္။ ။မိုဘိုင္းဖုန္းျပဳ ျပင္ရာ§ ေပးရမည္ D-C power voltage မွာ 4 volt to 5 volt သာအသုးံျပဳရပါလိမ့္မည္။5 volt ထက္ေက်ာ္ေပးပါ
က၄င္းဆားကစ္ဘုတ္တြင္တည္႐ွိေသာ AC1 I.C ႏွင့္
PMU I.C တိုေလာင္ၿပီး Shock က်တတ္ပါလိမ္မည္။


Output ဆိုေသာစာရဲ႕ေဘးတြင္တည္႐ွိေသာအနီ
ေပါက္ႏွင့္အနက္ေပါက္ဟူ၍ႏွစ္ေပါက္႐ွိပါတယ္ခင္ဗ်ာ။၄င္းအေပါက္မ်ားသည္ power supply ႀကိဳးထည္ရမည့္ျဖစ္ၿပီးအနီတြင္အနီႀကိဳးထည့္အနက္ေပါက္တြင္ အနက္ႀကိဳးထည့္ရမည္ျဖစပါတယ္။၄င္းထည့္သြင္းလိုက္ေသာႀကိဳးစသည္ ဆားကစ္ဘုတ္၏ အေပါင္းအႏုတ္ခ်ိတ္ေပးရမည္ျဖစ္ပါတယ္။


ေနာက္ထပ္ေျပာခ်င္တာကေတာ output ၏မ်က္ႏွာခ်င္းဆိုင္တြင္တည္႐ွိေသာ Test ဆိုတဲ့အေၾကင္းေျပာျပခ်င္ပါတယ္။Test ဆိုသည္မွာအပါင္းေပါက္ႏွင့္အႏုတ္ေပါက္ဟူ၍ ႏွစ္ေပါက္ပါ၀င္မွာျဖစ္ပါတယ္။အနက္ေပါက္သည္ test တိုင္းေသာအနက္တံသည္
ထည္စရာမလိုအပ္ပါ၊အဘယ္ေၾကာင့္ဆိုေသာ္ output တြင္တည္႐ွိေသာအနက္အားဆားကစ္ဘုတ္
ခ်ိတ္လိုက္ပါ ၄င္းနစ္ခုသည္တစ္ဆက္တည္းျဖစ္ေသာေၾကာင့္ထည္တိုငး္ရန္မလိုအပ္ေတာ့ပါ။အနီေပါက္တြင္ေတာ့့ probe တံအနီတံထည့္ၿပီး ဗို႔မ်ားတိုင္းရမွာ
ျဖစ္ပါတယ္။ဗို႔တိုင္းရာတြင္ output ႏွင့္ test ဟူ၍စာသား၏အေပၚတြင္ အတံေလးတစ္ခု႐ိွပါသည္။၄င္းအတံေလးသည္ ဘယ္ဘက္ကိုေရႊ႔ပါက power supply မွေပးေသာဗို႔ကိုဆိုလိုထားျခင္းျဖစ္သည္။ညာဘက္ေ႐ႊ႔ေသာအခါတြင္ ဆားကစ္ဘုတ္ျပား၏
အတြင္း§ Capacitor,Resistet,Coil,Doide...... I.Cအစ႐ွိသျဖင့္ပစၥည္းမ်ားအားအလုပ္လုပ္ႏုိင္ေအာင္ေပးေသာဗို႔စစ္ရာ§ အသုးံျပဳရျခင္းျဖသ္ပါတယ္ခင္ဗ်ာ။

အထက္ေဖာ္ျပပါအစိတ္အပိုင္းမ်ားၿပီးဆုးံပါက
L.E.D. မီးအနီေရာင္ျဖင့္ေဖာ္ျပေပးထားေသာ
digital ဂဏန္းသည္ မိမိေပးခ်င္ေသာဗို႔(သို႔မဟုတ္)
ဆားကစ္ဘုတ္ပတ္လမ္းအတြင္း႐ွိေသာ Capacitor
Resister,Diode,Coil,I.C .........အစ႐ွိသျဖင့္ပစၥည္း
မ်ားတြင္ဘယ္ေလာက္ဗို႔ေရာက္မေရာက္ ၊႐ွိမ႐ွိကိုျပသေပးေသာ L.E.D. Digital ဂဏန္းမ်ားျဖစ္ပါတယ္။

Test ၏အေပၚတြင္တည္႐ွိေသာအနီေရာင္ခလုတ္တြင္powerလို ့ေရးထားတာကေတာ့သည္ အားလုးံသိမယ္လို႔ေမ်ွာ္လင့္မိပါတယ္။၄င္းစက္ရဲ႕power on,off switch ျဖစ္ပါတယ္။ေနာက္ဆုးံတစ္
ခုက်န္႐ွိတဲ့အပိုင္းကေတာ့ L.E.D Digital ဂဏန္းရဲ႕ေဘးတြင္တည္႐ွိေသာ R.F(radio frequency)ကိုဆိုလိုထားတာျဖစ္ပါတယ္။Radio
Frequency ဆိုသည္မွာဘာကိုဆိုလိုတာလဲဆိုေတာ့
မိုဘိုင္းလ္network၏တုန္ႀကိမ္ႏႈန္းလႈိင္းႏွင့္ခ်ိတ္ဆက္မိေသာအခါ§ R.F ၏အေပၚတြင္ radio frequency
ေဖာ္ျပေသာတန္ဖိုးကိုဆိုလိုထားျခင္းထားျဖစ္ပါတယ္လို႔ေျပာၾကား နိဂုးံခ်ဳပ္လိုက္ပါတယ္ခင္ဗ်ာ။နားမလည္လိုက္ေသာအပိုင္းမ်ားအား chat box မွတစ္ဆင့္လွမ္းေမးႏူိင္ပါတယ္။

က်ေနာ္ေရးသားတင္ဆက္ေသာ 1A(ampere) Power Supply အသုးံျပဳနည္းအား မိတ္ေဆြ၊သူငယ္ခ်င္း၊ညီအစ္ကိုေမာင္ႏွမမ်ားႏွင့္ခ်စ္တပည့္မ်ားအားလုးံ
အား သိေသာသူရိွသလို မသိေသးေသာသူမ်ား႐ွိၾကလိမ့္မယ္လိုထင္မိပါတယ္။သိေသာသူမ်ားကလည္း ပို၍မွတ္မိၿပီးေတာ့၊မသိေသးေသာသူကလည္းအတိုင္းအတာတစ္ခုေလာက္ထိေတာ့နားလည္မယ္လို႔လည္းထင္မပါတယ္။အားလုးသေဘာေပါက္နားလည္တယ္ဆိုရင္ေတာ့
က်ေနာ္လည္း အပင္ပန္းခံရႀကိဳးေလးနပ္ပါတယ္။
အားလုးံကိုယ္စိတ္ႏွစ္ျဖာ က်န္းမာ၊ခ်မ္းသာၿပီး လိုအင္ဆႏၵတစ္လုးံတစ္၀ ျပည့္၀ပါေစလို႔ ဆုမြန္ေကာင္းေတာင္းေပးလိုက္ပါတယ္ ခင္ဗ်ာ။

မဂၤလာပါလို႔ႏႈတ္ခြန္းဆက္သလိုက္ပါတယ္ခင္ဗ်ာ....

ယခုတစ္ေခါက္မွာေျပာခ်င္ေသာအေၾကာင္း
အရာကေတာ့ ၊မိုဘိုင္းဖုန္းျပဳျပင္ရာတြင္မသံုးမျဖစ္
အသုးံျပဳရမည့္စက္အေၾကာင္းကိုအေသးစိတ္ေဖာ္ျပ
ေပးသြားမွာျဖစ္ပါတယ္။၄င္းစက္အမ်ဳိးအစားသည္
မိုဘိုင္းလ္ဖုန္းဟန္းဆက္၏အတြင္းတြင္တည္႐ ွိျက
ေသာ Capacitor(C),Coil(L),Diode(D),Transistor
(Q),Fuse(F),Resister(R),Crystal(Y),I.C(integrated circuit),Connector(J),L.C.D(liquid crystal display),Touchႏွင့္Glass.......အစ႐ွိသျဖင့္ပစၥည္း
မ်ားျဖဳတ္ျခင္း၊တပ္ျခင္းျပဳလုပ္ရာအသုးံျပဳရျခင္းျဖစ္ပါသည္။၄င္းစက္အမ်ဳိးအစား၏အမည္မွာHeat Gun (Quick 2008)စက္ျဖစ္ပါသည္။Heat Gun သည္
တံဆိပ္အမ် ဳိးမ် ဳိး၀င္ေရာက္လ်ွက္႐ွိၿပီး အရည္ေကာင္း
တာအသုးံျပဳခ်င္ၾကသူမ်ားအား Quick 2008 က္ိုအ
သုးံျပဳၾကပါလို႔ေျပာၾကားခ်င္ပါတယ္ခင္ဗ်ာ။ Quick 2008 အရည္အေသြးေကာင္းတယ္လို႔ေျပာၿပီး၊က်န္ေသာ Heat Gun အမ် ဳိးအစားမ်ားအားမေကာင္းဘူးလို႔ဆိုလိုခ်င္တာေတာ့ မဟုတ္ပါဘူး၊သူဟာေဘးနံ႔သူေတာ့အဆင္ေျပပါတယ္။မွတ္ခ်က္။ ။Heat
Gun & Soldering Iron တြဲလ်ွက္ပါ၀င္ေသာစက္မ်ား
အား အရည္အေသြးမျပည္မွီေသာေၾကာင့္ ၅လ၊၆လ
ေလာက္သာအသုးံျပဳရၿပီးေတာ့ အထဲထဲ့တြင္ပါ၀င္ေသာ Transformer မ်ားပ်က္တက္က်ပါသည္။အဲဒီ
ေတာ့ အသုးံမျပဳဖို႔ဘဲတိုက္တြန္းခ်င္ပါတယ္ခင္ဗ်ာ။Heat Gun ေစ်းႏႈန္းမ်ားမွာေတာ့ ၊အမ်ဳိးအစားအေပၚ
မႈတည္ၿပီးေတာ့ ၅ေသာင္း ေလာက္မွစ§ ၈ေသာင္း
ေလာက္ထိေတာ့႐ွိပါတယ္ခင္ဗ်ာ။

အခုမွစတင္ၿပီးေတာ့ Heat Gun (Quick 2008)
နဲ႔ပတ္သတ္ၿပီးေတာ့ အသုးံျပဳပုံျပဳနည္းကို႐ွင္းျပေပးေတာ့မွာျဖစ္ပါတယ္။က်ေနာ္တို႔ heat gun၏ဘယ္ဘက္ အေပၚထိပ္ဘက္ေရးထားေသာ CH1,CH2,
CH3 function အေၾကာင္းအရာကို႐ွင္းလင္းေပးမွာ
ျဖစ္ပါတယ္။CH၏အ႐ွည္ေကာက္မွာ channelျဖစ္ၿပီး
ေတာ့ channel 1,2,3သည္ အပူခ်ိန္သေကၤတကိုေဖာ္ျပေသာစာသားျဖစ္ပါသည္။channel 1သည္အပူခ်ိန္
၁၀၀ဒီဂရီကိုဆိုလိုၿပီး၊channel 2သည္အပူခ်ိန္ ၃၀၀
ဒီဂရီျဖစ္ၿပီး၊channel 3သည္အပူခ်ိန္ ၅၀၀ဒီဂရီတို႔ျဖစ္ပါတယ္။၄င္းအပူခ်ိန္မ်ားသည္ မိုဘိုင္းဖုန္းဆားကစ္
ဘုတ္ျပားေပၚတြင္တည္႐ွိေသာ R,C,L,D,F,Q,Y,J,I.C...
အစ႐ွိသျဖင့္ပစၥည္းမ်ားအားျဖဳတ္ျခင္း၊တပ္ျခင္းတို႔ျပဳ
လုပ္ေငါအခါတြင္အသုးံျပဳရမည့္ျဖစ္ၿပီး၊အပူခ်ိန္မွာေတာ့ ၂၇၀ ဒီဂရီမွ ၃၀၀ ဒီဂရီၾကားတြင္သာအသုးံျပဳရ
မည္ျဖစ္ၿပီး၊၃၀၀ဒီဂရီအပူခ်ိန္ထက္ေက်ာ္လြန္ပါ၊အခပ္
မသင့္လ်ွင္မိမိျဖဳတ္ေသာပစၥည္း(သို႔မဟုတ္)ဆားကစ္
ပတ္လမ္းမ်ားအား ပ်က္တတ္ျခင္း၊ေ႐ွာ့စ္က်ျခင္းတို႔
ျဖစ္တတ္ပါသည္။အဓိကေျပာခ်င္တာကေတာ့ အပူခ်ိန္ဒီဂရီ ၃၀၀ ထက္မေက်ာ္လြန္ဖ္ို႔သတိေပးခ်င္ပါတယ္ခင္ဗ်ာ။

ေနာက္ function တစ္ခုကေတာ့ CH1,CH2,
CH3....ေအာက္တြင္တည္႐ွိေသာ Air လို႔စာသားေရးထားၿပီး၊၄င္း Air adjust control သည္ ေလအ
တိုး၊အေလ်ွာ့ျပဳလုပ္ေသာအခါတြင္အသုးံျပဳရမည့္
Adjust control ျဖစ္ပါသည္။Air controlသည္ဆား
ကစ္ဘုတ္ျပား႐ွိပစၥည္းမ်ားအားျဖဳတ္ျခင္း၊တပ္ျခင္းျပဳ
လုပ္ေသာအခါတြင္ အပူခ်ိန္သည္ ၂၈၀ မွ ၃၀၀ထိ
ထားၿပီး၊ေလကေတာ့ ၈၀ မွ ၁၀၀ ထိထားၿပီးေပးၿပီး
ျဖဳတ္ေပးရပါမည္။Air adjust control သည္ေလအတိုးအေလ်ွာ့တြင္ပါ၀င္ေသာတန္ဖိုးမ်ားမွာ
အနည္းဆုးံ၂၀ မွ အမ်ားဆုးံ ၁၀၀ ထိအသုးံျပဳႏူိင္ပါသည္။မွတ္ခ်က္။ ။ေလအဆုးံထိတင္ျဖဳတ္ေသာအခါ
တြင္ျမန္ျမန္ဆန္ဆန္ျပဳတ္ပါလိမ့္မည္။ဒါေပမဲ့အခပ္မသင့္လ်ွင္ပစၥည္းမ်ားအားလႊင့္သြားတတ္ပါသည္။

ေနာက္အစိတ္အပိုင္းတစ္ခုကေတာ့Air adjust
control ၏ညာဘက္ေဘးတြင္တည္႐ွိေသာ ခလုတ္
ႏွစ္ခုသည္ channel up ႏွင့္ channel down ခလုတ္တို႔ျဖစ္ပါတယ္။၄င္းခလုတ္မ်ား အပူခ်ိန္ channel 1,channel 2,channel 3 ခလုတ္မ်ားကိုႏွိပ္ၿပီး၊မိမိအသုးံျပဳလိုေသာ အပူခ်ိန္ channel 1,2,3, ကိုႏွိပ္ပါ၊ႏွိပ္ၿပီးပါက မိမိတို႔အသုးံျပဳလိုေသာအပူခ်ိန္တန္ဖိုး
အားေျပာင္းခ်င္ေသာအခါ၊အတိုး၊အဗလ်ွာ့ျပဳလုပ္ေပးရမည္ျဖစ္ပါသည္။ဥပမာအေနျဖင့္ ႐ွင္းျပရလ်ွင္
အပူခ်ိန္ ၂၉၀ ဒီဂရီ ေပးမယ္ပဲထား၊channel 2 ခလုတ္ကိုႏွိပ္လိုက္ပါ။ႏွိပ္ၿပီးေသာအခါတြင္ အပူခ်ိန္
ကို l.c.d ဒိဳင္ခြက္တြင္ေဖာ္ျပရာတြင္ အပူခ်ိန္သုးံရာ
ေဖာ္ျပေနၿပီး ၊မိမိလိုခ်င္ေသာ အပူခ်ိန္ ၂၈၀ အားေလ်ွာ့လိုလ်ွင္ Air adjust control ၏ ညာဘက္တြင္တည္႐ွိေသာ channel down ခလုတ္ျဖင့္၊အပူခ်ိန္
၂၈၀ ဒီဂရီေရာက္လာသည့္အထိေလ်ွာ့ေပးရပါမည္။
အပူခ်ိန္ ၂၈၀မွ ၂၉၀ အပူခ်ိန္တင္လိုလ်ွင္ channel up ဟူေသာ air adjust control ၏ညာဘက္အေပၚခလုတ္အားႏိွပ္ေျပာင္းေပးရပါမည္။


ေနာက္ထပ္ function အစိတ္အပိုင္းတစ္ခုကေတာ့ Quick 2008 model နံပတ္ႏွင့္ CH1,CH2,
CH3....ႏွစ္ခုၾကားတြင္တည္႐ွိေသာ L.C.D(liquid crystal display)ဟုေခၚဆိုေသာ၊ဒိုင္ခြက္သည္
အပူခ်ိန္တန္ဖိုးႏွင့္ ေလတန္ဖိုးမ်ားကိုေဖာ္ျပေပးထားျခင္းျဖစ္ပါသည္။၄င္းl.C.D ဒိုင္ခြက္တြင္ေဖာ္ျပေသာဂဏန္းတန္းဖိုးမ်ားသည္ ၊အပူခ်ိန္ကိုေဖာ္ျပေသာဂဏန္းသည္အရြယ္အစားႀကီးၿပီး၊L.C.D ဒိုင္ခြက္၏ညာဘက္ေအာက္တြင္တည္႐ွိေသာ ၊digital
ဂဏန္းအေသးသည္၊ ေလတန္ဖိုးကိုေဖာ္ျပေနျခင္းျဖစ္ပါသည္။

Heat Gun(Quick 2008)တြင္အသစ္ဝယ္ရာတြင္
ပါဝင္ေသာ၊ heat gun ေျပာင္းသည္ အရြယ္အေသးအႀကီးဟူ§ မိမိျဖဳတ္မည့္ပစၥည္းအရြယ္အစားအေပၚမႈ၊ ေျပာင္းကို အေသး၊အႀကီး၊အလတ္ဟူ§ေျပာင္းေပးရပါမည္။အမ်ားအသုးံျပဳရမည္ေျပာင္းမွာ အလတ္
အရြယ္အစားကိုသာအမ်ားဆုးံအသုးံျပဳရပါလိမ္မည္
လို႔ေျပာၾကားရင္းနဲ႔ဘဲ နိဂုန္းခ်ဳပ္အပ္ပါတယ္ခင္ဗ်ာ။

အားလုးံပဲက်ေနာ္ေရးသားထားအေၾကာင္းအရာ
မ်ားနားမလည္ျခင္း၊သေဘာမေပါက္ျခင္းျဖစ္ေနပါက
Chat box မွေမျမန္းႏူိင္ပါတယ္ခင္ဗ်ာ။မိတ္ေဆြ၊
သူငယ္ခ်င္းမ်ားႏွင့္ခ်စ္တပည့္အားလုးံအတြက္
ေနာက္ထပ္အခ်ိန္ရရင္လည္း၊ရသလိုမ်ဳိး၊အားလုးံအတြက္
က်ေနာ္ႀကိဳးစားၿပီးေရးေပးမွာျဖစ္ပါတယ္။မိုဘိုင္းနည္း
ပညာရပ္ျဖင့္အသက္ေမြးဝမ္းေၾကာင္းျပဳေနသူမ်ားႏွင့္
မိုဘိုင္းလ္နည္းပညာရပ္အားဝါသနာပါၾကေသာ
ညီအစ္ကိုေမာင္ႏွမမ်ားအားလုးံေႏြးေထြးစြာနဲ႔ႀကိဳဆိုပါ
တယ္ခင္ဗ်ာ။အားလုးံပဲအဆင္ေျပေခ်ာေမြ႔ပါေစခင္ဗ်ာ.

က်ေနာ္ နည္းနည္းေလာက္ ေျပာၾကည့္မယ္ဗ်ာ

ဒီလို စစ္ၾကည့္မလားဗ်
Power Supply ခ်ိတ္လိုက္တာနဲ႔ တီ ဆိုပီး ေရွာ့က်ရင္
VPH PWR နဲ႔ VBat လမ္းေၾကာင္းေတြ စစ္သင့္တယ္
(အဲ့ထဲမွာ PMU Backlight Network စတာေတြ)

ပါဝါႏွိပ္လိုက္လို႔ လံုးဝ Amp တက္မလာေတာ့ရင္
1. Battery Connector
2. FET
3. Power Button & Power key way
4. PMU

ပါဝါႏွိပ္လိုက္လို႔ Amp တက္လာရင္
VBat , VPH PWR , Power Button & Power Key လမ္းေၾကာင္း ေကာင္းႏိုင္

ပါဝါႏွိပ္လိုက္မွ 0.6A ေလာက္အထိ ခ်က္ျခင္း ေထာင္တက္သြားရင္
CPU လမ္းေၾကာင္းနဲ႔ PMU အထြက္ဗို႔ လမ္းေၾကာင္းေတြ ၊

0.05A ဝန္းက်င္ေလာက္ပဲ တက္ေနရင္ FET နဲ႔ PMU

0.1A - 0.2A ဝန္းက်င္ေလာက္ တက္လာပီး ျပန္က်သြားရင္
MTK ဖုန္းေတြမွာ PC ခ်ိတ္ၿပီး Com port သိမသိစစ္
PC သိရင္ Flash tools firmware , .bin firmware ျပန္ေရးၾကည့္
Qualcomm ဖုန္းေတြမွာ FET PMU စစ္

0.2A ေလာက္မွာ ရပ္ေနၿပီး ျပန္လဲမက် ဆက္လဲ မတက္ ျဖစ္ေနရင္
Qualcomm ဖုန္းေတြမွာ eMMC လမ္းေၾကာင္းစစ္

0.4A ေလာက္ တက္လာၿပီးမွ ျပန္ျပန္ျပဳတ္က်သြားရင္
Wireless Group နဲ႔ Network ပိုင္းစစ္

အၾကမ္းဖ်င္းေလာက္ ဆိုပါေတာ့ဗ်ာ ko soe myat tu

အမ္ပီယာအတက္အက်ကိုႀကည့္ၿပီး power on sequence ကိုေလ့လာလို ့ရသလို
အမ္ပီယာ ကိုႀကည့္ၿပီး error ခန္ ့မွန္းပုံေလးပါ။အနီးစပ္ဆုံးေပါ့ဗ်ာ၊ဘာစကုပ္မွ
မရိွေတာ့လဲ ရိွတာနဲ ့ကုပ္ႀကည့္တာေပါ့။
ပုံမွန္အတိုင္းေကာင္းေနတဲ့စက္ေတြမွာပါ၀ါခလုပ္ႏိွပ္လိုက္ရင္
0.00A ____0.07A ကို္တက္သြားပါတယ္။ တကယ္လို ့ ဒီေနရာမွာ error တက္ၿပီဆိုရင္
0.00A ____0.02A ေလာက္ပဲတက္ၿပီး လြတ္လိုက္ရင္ၿပန္က်သြားတတ္ပါတယ္။အဲဒီလိုၿဖစ္ရင္
ကြ်န္ေတာ္ေတာ့အရင္ဆုံးbattery အ၀င္လမ္းေႀကာင္းတစ္ေလွ်ာက္စစ္ပါတယ္။ FET,AC9 တို ့စစ္ပါတယ္။
CRYSTAL စစ္ပါတယ္။လိုအပ္တာေလးေတြလဲႀကည့္ပါတယ္။ဒီအေၿခအေနမွာဗို ့တိုင္းႀကည့္၇င္
output capacitor မွာ 0.9v ေလာက္ရိွေနတတ္ပါတယ္။ ေနာက္တစ္ခ်က္က CPU အလုပ္မလုပ္တာ
ၿဖစ္နိင္ပါတယ္။
0.00A ____0.12A ေလာက္တက္ၿပီးရပ္ေနရင္

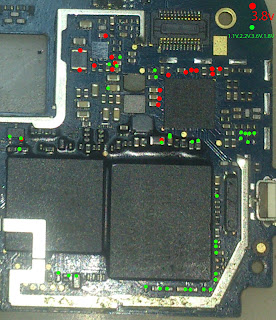

အရင္ဆုံး Output volts ေတြစစ္ႀကည့္ပါ၊ (1.1v,1.1v,1.7v) ေတြရိွေနမယ္။ CPU နဲ ့EMMC တစ္၀ွက္မွာ
VDD ဗို ့ေလးေတြစစ္ႀကည့္ပါ။ (1.1V,1.7V) ေလးေတြ ၇ိွၿပီး (2.7V,3V) ေလာက္ဗို ့ ဗို ့တစ္ခုေပ်ာက္ေန၇င္
DC to DC ေလးေတြအထြက္ မွာဗို ့စစ္ႀကည့္ပါ။အကယ္ရ်္ ဒီဗို ့ေတြအကုန္ရိွေနၿပီးအမ္ပီယာဆက္မဆြဲ
ဘူးဆို၇င္ေတာ့ EMMC ပ်က္တာ (သို ့) Data ပိုင္း Os ပိုင္းပ်က္တာၿဖစ္နိင္ပါတယ္။
MTK CPU သုံးတဲ့ဖုန္းေတြမွာ ဆိုရင္ Flashtool firmware နဲ ့ၿပန္ေရးႀကည့္သင့္ပါတယ္။
တကယ္လို ့မရရင္ေတာ့ emmc လဲႀကည့္ရမွာပါ။ ရမရကေတာ့မိမိရဲ hardware skill အေပၚမွာလဲ
မူတည္ပါတယ္။ကြ်န္ေတာ္ေၿပာတာက ဆက္စပ္ေတြးယူပုံေလာက္ပါပဲ။
0.00A ___0.22A ေလာက္မွာ 3G logo ကိုစတက္ေနပါၿပီ ဒီအေၿခအေနမွာ logo မွာအႀကာႀကီးရပ္ေနရင္
ပထမ factory reset ခ်ႀကည့္ပါ။ မရရင္ firmware ၿပန္တင္ႀကည့္ပါမယ္။ မရရင္ပါ၀ါအိုင္စီလဲတာတို ့
crystal လဲတာတို ့လုပ္ႀကည့္ပါ။တစ္ခါတစ္ရံမွာ CPU RAM အပိုင္းမေကာင္း၇င္ system ပိုင္းကိုဆက္မဆြဲ
နိင္ေတာ့ပဲ logo ကေန ၿပန္က်လာတဲ့ၿပစ္ခ်က္မ်ိဳးေတြေတြ ့ရပါတယ္။အမ္ပီယာပိုတက္သြားၿပီး CPU အိုင္စီက္ို စမ္းႀကည့္ရင္ပုံမွန္ထက္ပိုပူေနတတ္ပါတယ္။ဒါဆိုရင္ေတာ့ CPU လဲမွပဲ၇ေတာ့မွာပါ။
HUAWEI C8816 ,C8815 တို ့မွာအၿဖစ္မ်ားပါတယ္။ EMMC အိုင္စီမေကာင္း၇င္လဲဒီလိုၿဖစ္တတ္ပါတယ္။
0.00A ___0.35A,0.45A,0.55A,0.65A စသၿဖင့္ အမ္ပီယာေတြဆက္တက္သြားတဲ့အခါ
hardware ပိုင္းမွာရိ်တဲ့ အိုင္စီေတြ components ေတြတစ္ခုခုေရွာ့ၿဖစ္တဲ့လကၡဏာပါ။ အမ်ားအားၿဖင့္
wifi အိုင္စီေရွာ့ၿဖစ္တတ္ပါတယ္။ ဒီလိုအမ္ပီယာတက္ၿပီဆိုရင္အေကာင္းဆုံးကအိုင္စီေလးေတြေပၚမွာ
လက္နဲ့စမ္းၿပီးပူတဲ့ေကာင္ကိုရွာၿဖဳတ္ေပးတာပိုေကာင္းပါတယ္။ CPU,EMMC တို ့ေႀကာင့္လဲဒီလိုပဲ
အမ္ပီယာေတြတက္တတ္ပါတယ္။
0.00A ___0.35A ေလာက္ထိတန္းတက္သြားၿပီးပါ၀ါအိုင္စီရဲ့ ေထာင့္ေလးတစ္ခုခုမွာပူေနရင္
အရင္ဆုံးပူတဲ့ေနရာကိုအနီးစပ္ဆုံးသိဖုိ ့ထင္းရႈဳးဆီအေငြ ့ရိဳက္တဲ့နည္းကိုသုံးၿပီးပါ၀ါအိုင္စီ ရဲ ့ဘယ္ေနရာ
ပူလဲဆိုတာမွတ္ထားပါ။ၿပီးရင္အိုင္စီကိုၿဖဳတ္ၿပီး 5A စပလိုင္းကို 1.1V ေလာက္ေလွ်ာ့ခ်ၿပီး အေပါင္းႀကိဳးကို
ဇာဂနာအခ်ြန္ေလးတစ္ခုနဲ ့ေရာညွပ္ၿပီး ic pin ပူတဲ့ေနရာေလးေတြကိုမွန္းၿပီးေထာက္ႀကည့္လိုက္ပါ။
ေရွာ ့ရိွတဲ့ငုတ္ဆိုရင္အမ္ပီယာ တက္လာပါမယ္။အမ်ားအားၿဖင့္ L လမ္းေႀကာင္း ေတြမွာေရွာ့ၿဖစ္ရင္
CPU ဘိုက္ေအာက္ထဲတန္းေ၇ာက္သြားပါတယ္။ y300,y210 ေတြမွာအၿဖစ္မ်ားပါတယ္။
ပါ၀ါစပလိုင္းခ်ိတ္ခ်ိန္မွာအမ္ပီယာမဆြဲပဲ ပါ၀ါကီးႏွိပ္မွ အမ္ပီယာေထာင္တက္သြားမယ္လြတ္လိုက္ရင္
ၿပန္က်သြားရင္ output ေရွာ့ၿဖစ္တာပါ။
0.00A____0.45A (Output short)
ဒီလိုေရွာ့မ်ိဳးကိုရွာရတာအင္မတန္ခက္ပါတယ္။ pcb တစ္ေလွ်ာက္ပ်ံနံ ့ေနတတ္ပါတယ္။ကြ်န္ေတာ္ရွာတဲ့
ပုံကေတာ့ 5A ကိုဗို ့ေလွ်ာ့ၿပီး output coil ေလးေတြၿဖဳတ္ရွာပါတယ္။၅၀%ေလာက္ပဲအဆင္ေၿပတာပါ။
တစ္ၿခားနည္းလမ္းေတြလဲရိွမွာပါ မီတာနဲ ့x1 ဆြဲၿပီးရွာတာတို ့၊digital meter မွာအသံ ထုတ္ၿပီး ရွာႀကပါတယ္။မည္သည့္နည္းလမ္းပဲၿဖစ္ၿဖစ္ error ရွာနိင္တယ္ဆိုရင္အသုံး၀င္တာပါပဲ။ေလ့လာထား
သင့္ပါတယ္။
CPU ေအာက္မွာခဲပူးၿပီဆို၇င္ 0.22A ေလာက္ၿပတတ္ပါတယ္။
ပါ၀ါခ်ိတ္လိုက္တာနဲ ့ တန္းၿပီးပါ၀ါပြင့္သြားမယ္၊ၿပီးရင္ battery အားသြင္းတဲ့ပုံၿပၿပီးအားမ၀င္တာ
မ်ိဳးႀကဳံရင္ PMU ကိုလဲေပးရပါတယ္။ vibrate တုန္ေနရင္လဲ ပါ၀ါအိုင္စီေႀကာင့္ၿဖစ္တတ္ပါတယ္။
PM 8110 အိုင္စီေတြမွာ ခ်ာဂ်င္အ၀င္ပုံၿပပီး အားမ၀င္ရင္ PMU လဲေပးမွရမွာပါ။
610-U00 ေတြမွာ Touch မရလို ့ Analog volt 2.8v နဲ ့Digital volt 1.8v တို ့မေရာက္ရင္
mt 6320 ကိုလဲေပးရတတ္ပါတယ္။ 511 ေတြမွာ sim မဖတ္တာမ်ိဳးကို mt6323 လဲေပးလို ့ေကာင္း
သြားတာလဲႀကဳံဖူးပါတယ္။ပါ၀ါအိုင္စီေတြဟာ ဖုန္းတစ္လုံးမွာလိုအပ္တဲ့ဗို ့ေတြအကုန္နည္းပါးထုတ္ေပး
ရတဲ့အတြက္ အပ်က္အစီးလဲမ်ားပါတယ္။ခုေနာက္ပိုင္း၀င္လာတဲ့ pm 8038 ဆိုရင္ backlight ပိုင္း
ေတြပါ ပါလာတဲ့အတြက္ lcd အလင္းမထြက္ရင္ pmu လဲရမယ့္အၿဖစ္မ်ိဳးေရာက္လာပါၿပီ။
အ၀င္ FILTER ေလးေတြမွာေရွာ့ၿဖစ္တာဆိုရင္ေတာ့ 0.65A ေလာက္ကေန 2.00A ေလာက္ထိၿပေနတတ္ပါတယ္။ေ၇ွာ့ၿဖစ္တဲ့ပစၥည္းေလးေတြပူေနတတ္တဲ့အတြက္ ရွာရလြယ္ကူပါတယ္။
PA ေရွာ့ၿဖစ္ရင္ ပါ၀ါခ်ိတ္တာနဲ ့ေရွာ့ ၿပေနတတ္ပါတယ္။ sensor ေတြေရွာ့ၿဖစ္ရင္ logo လည္ေနတတ္ပါတယ္။sd card, sim card, အထိုင္နားက esd ေလးေတြေရွာ့ၿဖစ္ရင္ logo မွာ
ရပ္ေနတာမ်ိဳးၿဖစ္တတ္ပါတယ္။
တကယ္ေတာ့ ဖုန္းၿပင္တဲ့ေနရာမွာ ပုံေသနည္းရယ္လို ့မရိွနိင္ပါဘူး။တစ္ဦးနဲ ့တစ္ဦး idea မတူသလို
အေတြ ့အႀကဳံၿခင္းလဲမတူပါဘူး။အေၿခခံေကာင္းမယ္၊အေတြ ့အႀကဳ ံမ်ားမယ္ဆိုရင္ အခက္အခဲေတြ
ေက်ာ္ၿဖတ္လာနိင္မွာပါ။
အားလုံးပဲအဆင္ေၿပႀကပါေစ။ko aung

ပံုထည္းမွာျပထားတဲ့အပိုင္းကို ကိုင္ရမွာပါ။supply ကိုတပ္ထားျပီး ပါဝါမနိဳးပဲ တိုင္းၾကည့္ပါ့မယ္။supply ရဲ႕ test ကိုခလုတ္ေလးလွည့္ျပီး အနီေရာင္လက္တံနဲ႔ေထာက္ပါ့မယ္။
စက္မနိဳးေသးပဲ supply တပ္ထားတဲ့အေနအထားမွာပဲ ကိြဳင္ရဲ႕တဘက္တခ်က္နဲ႔ဒိုင္အုပ္သေကၤတ
လိုင္းပါတဲ့ဘက္ကို 3.3v ရွိေနရပါမည္။ကြ်န္ေတာ္တို႔စစ္ရမွာ အဲ့ဒိ ပိြဳင့္ ၃ ပိြဳင့္ကိုပဲ စစ္မွာပါ။
ဘာျဖစ္လို႔လဲဆိုရင္ေတာ့ ic ေကာင္းျခင္း၊မေကာင္းျခင္းကို အဲ့ဒိ ပိြဳင့္၃ပိြဳင့္နဲ႔ စစ္မွာပါ။
အကယ္၍ နံပါတ္ ၁ ေနရာေလးမွာ volt ေပ်ာက္ေနရင္ေအာက္ကပံုထည္းကေကာင္ေလးကိုကိုင္ရမွာပါ။
နံပါတ္၁ကိုလက္တံအနီေထာက္လွ်က္ပါဝါနိဳးပါမည္။နံပါတ္၁တြင္3.3voltမွ3.5volt ေျပာင္းသြားရပါမည္။ဒါဆို
ရင္ဘက္လိုက္အခ်က္ျပလမ္းေၾကာင္းေကာင္းလို႔ပါ။ဘက္လိုက္လမ္းေၾကာင္းမေကာင္းရင္အခုလိုေျပာင္းမည္
မဟုတ္ပါ။အခ်က္ျပလမ္းေၾကာင္းသည္နံပါတ္၁ေနရာေလးႏွင့္အိုင္စီ၏pin-no-6ကို လည္းတျပိဳင္နက္ဝင္ပါသည္။လမ္းေၾကာင္းတဆက္ထည္းျဖစ္ပါသည္။အိုင္စီ၏အထြက္သည္pin-no-4 ျဖစ္ပါ
သည္။ထို pin no 4 ႏွင့္လမ္းေၾကာင္းတဆက္ထည္းကပံုထည္းကအမွတ္ နံပါတ္ ၂ ပါ။နံပါတ္ ၁ တြင္ 3.5 voltေရာက္သလိုနံပါတ္ ၂ တြင္လည္း ကိြဳင္ေကာင္းသည္ဆိုလွ်င္ 3.5 volt ေရာက္ေနပါမည္။ထို volt မေတြ႔ရင္အဲ့ဒိကိြဳင္ကိုလဲရပါမည္။
နံပါတ္၂ေနရာမွာsupplyႏွင့္တိုင္း၍သာမန္voltအျဖစ္ေတြ႔ေနရေပမဲ့ဘက္လိုက္အိုင္စီမွဘက္လိုက္အခ်က္ျပ
ခုန္လိွဳင္းပါရွိေနမည္ကိုေမ့၍မရပါ။အိုင္စီမွအခ်က္ျပခုန္လိွဳင္းမပါလွ်င္နံပါတ္၂တြင္သာမန္voltအျဖစ္သာရွိေန
ပါမည္။display လင္းမည္မဟုတ္ပါ။ထိုအခ်က္ျပခုန္လွိဳင္းႏွင့္ကိြဳင္နံပါတ္ ၂ မွ3.5 volt တို႔သည္ carrier သေဘာတရားအရဒိုင္အုတ္၏တဘက္သို႔ကူးသည္ႏွင့္displayတပ္ထားမည္ဆိုပါက နံပါတ္ ၃ ေနရာတြင္23 volt သို႔ေျပာင္းသြားပါသည္။back light ic ပ်က္ေနျခင္း၊display ပ်က္ျခင္း၊conector မွေၾကးငုတ္ေလးမ်ား နိမ့္ေန၍အဆက္အသြယ္မရွိျခင္း၊conector ခဲခ်က္လြတ္ေနျခင္းမ်ားျဖစ္ေနပါက 3.5 volt အျဖစ္သာေတြ႔ရ
ပါလိမ့္မည္။
နံပါတ္ ၃ေနရာတြင္ ဒိုင္အုတ္ပ်က္ေနရင္ေတာ့ မည္သည့္ volt မွေတြ႔မည္မဟူတ္ပါ။ဘက္လိုက္္လင္းခ်ိန္ 23 volt ရွိျပီး၊ဘက္လိုက္မွိန္ခ်ိန္တြင္ 3.3 volt သည္စက္သား၏ေကာင္းမြန္ေသာအေျခအေနပင္ျဖစ္ပါသည္။
နံပါတ္ ၃ ဒိုင္အုတ္၏လမ္းသည္ A(+)ျဖစ္ပါေၾကာင္း LCD သို႔ jumperလုပ္လိုသူမ်ားအတြက္ေဖၚျပလိုက္ရ
ပါသည္။
ဗဟုသုတအျဖစ္သူ႔ schematic မဟုတ္ေသာ္လည္းေလ့လာလိုသူမ်ားအတြက္http://www.mediafire.com/download/8qa0ine74c0vtom/backlight+pdf.pdf

http://www.mediafire.com/download/bi5r2mui4uk8077/CHARGING+AND+REGULATOR.pdf

Huawei ႔535C

Honor hol-U10

Coolpad 7295c

Coolpad 7275

Coolpad 7232

Coolpad 7060

Coolpad 5310

Coolpad 5217

Huawei

U8818
         (က်ြန္ေတာ္စုထားတဲ႕ပံုေတြပါ ပိုင္ရွင္ရိွပါတယ္ အကုန္လံုးကို ေတာင္းပန္ပါတယ္)
